套筒式声测管厂家现货

文章出处：未知发表时间：2021-01-09 08:26

声测管是现不可少的声波检测管，利用声测管可以检测出一根桩的质量好坏，声测管是灌注桩进行超声检测法时探头进入桩身内部的通道。它是灌注桩超声检测系统的重要组成部分，它在桩内的预埋方式及其在桩的横截面上的布置形式，将直接影响检测结果。因此，需检测的桩应在设计时将声测管的布置和埋置方式标入图纸，在施工时应严格控制埋置的质量，管壁的厚度，以确保检测工作顺利进行。

河北桥梁声测管声测管除了用作检测通道及取代一部分钢筋截面外，还可作为桩底压浆的管道。试验证明，经桩底浆处理的灌注桩，可大幅度提高其承载力。同时声测管还可作为事故桩缺陷冲洗与压浆处理的管道，这时需采取

措施把需压浆的缺陷部位的管道打穿。

超声波透射法检测，对声测管总体的要求是：接头牢靠不脱开，密封不漏浆；管壁平整不打折，平顺无变形；管体竖直不歪斜；管内畅通无异物。

当声测管材料或安装工艺较差时，可能造成漏浆、堵管、断裂、弯曲、下沉、变形等事故的发生，对超声波透射法进行桩基完整性检测产生较大影响，甚至于无法进行超声波透射法检测。

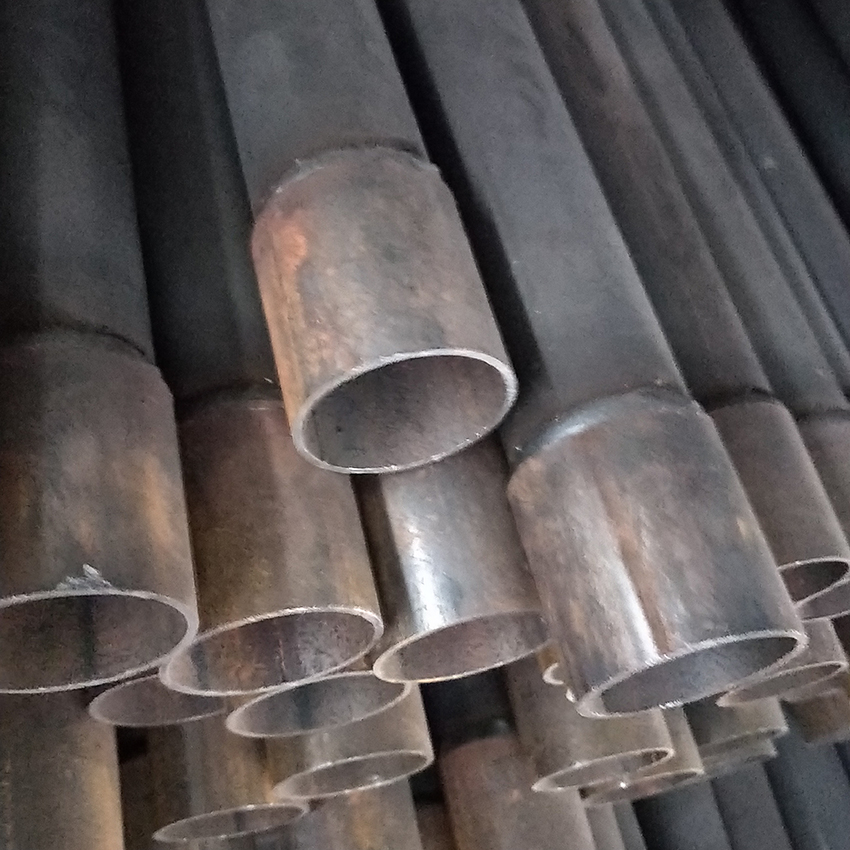

套筒式声测管

一、特点:

套筒式焊接声测管既节约时间又节约了成本。操作便捷，密封性极好，抗拉力极强、抗扭矩力极强、抗振动、不渗漏、不变形、不堵管。

二、套筒式焊接声测管安装及使用方法

1、下节钢筋笼声测管的安装:每根声测管原科管一端，底管(A管)按要求焊接好。中管已焊接好节用于套接幼管(口径大于中管(B管)口径。将中管(B管)插入底管(A管)，直到插到底管(A管)底部为止，现场施工人员型地对接部位焊接密封好，再将连接好的管子用铁丝捆绑在钢筋笼上就行了。对于无钢筋笼的部位，声测管可用钢筋支架国党或加固三根主钢筋，捆绑距离不得大于两米。

2、第二节钢筋笼、第三节钢筋笼以及上面一节钢筋笼声测管的安装: 把不同长度的声测管放在不同长度的钢筋笼内(声测管的长度和钢筋笼的长度相对应)按B管插入A管的方法安装，注意密封圈完好。然后用铁丝穿过声测管上的吊环，把安装好的声测管吊在钢筋笼上不要过紧能上下移动即可。

3、向钻孔内下放钢筋笼的声测管的安装方法;一节(下节)钢筋笼下入钻孔后，应把声测管内加满清水。然后焊接第二节钢筋笼。焊接完毕，把上面的声测管用手托起插入下面声测管的承口端，套管接口处焊接紧固即可。然后下放钢炼笼每到两米时需用铁丝把声测管绑扎在钢筋笼主筋上，第二节钢筋笼下放完把声测管内加满清水。等上节钢筋笼下放完后，-定把管内加满清水，后用管帽(盖子)盖好。

套筒式焊接声测管安装注意事项:

1、检查套管接口焊接部位是否无焊缱。

2、焊接钢筋不要把电焊钳、搭铁线接触到声测管上，以免电焊强流造成声测管破漏。

3、钢筋笼下放完毕把声测管内一定加满清水，末了用盖子盖好、严禁管内进入混凝土或水泥浆
