是隧道工程掘进施工过程中的一种工艺方法，主要用于自稳时间短的软弱破碎带、浅埋段、洞口偏压段、砂层段、砂卵石段、断层破碎带等地段的预支护。

中文名  超前小导管       外文名Advance ductule

属    性 一种工艺方法      用    途：隧道工程掘进施工   直    径40~50mm

材    料：焊接钢管或无缝钢管   圆锥长：  10cm

溢浆孔 ：孔径6~8mm,孔距15mm，梅花状



    支护原理

1超前小导管是稳定开挖工作面的一种非常有效的辅助施工方法。在软弱及破碎岩层施工中，超前小导管对松散岩层起到加固作用，注浆后增强了松散、软弱围岩的稳定性，有利于完成开挖后与完成初期支护时间内围岩的稳定，不至于围岩失稳破坏直至坍塌。

2超前小导管注浆适用于隧道拱部软弱围岩，松散、无粘结土层、自稳能力差的砂层及砂砾（卵）石层级破碎岩层。

3通过超前小导管注浆能改变围岩状况及稳定性，浆液注入软弱、松散地层或含水破碎围岩裂隙后，能与之紧密接触并凝固。浆液以充填，劈裂等方式，置换土颗粒间和岩石裂隙中的水分及空气后占据其位置，经过一定时间凝结，将原有的松散土颗粒或裂隙胶结成一个整



体，形成一个新结构，强度大，防水性能良好的固结体，使得围岩松散破碎状况得到大幅度改善。

参数

超前小导管施工的各项参数确定应根据围岩边界地质条件、围岩状况、支护结构形式及隧道断面尺寸而定。一般超前小导管施工沿着开挖轮廓线120度范围设置。一般情况下：小导管长度L=上台阶高度+2m。小导管直径：38-50mm。小导管前段做成约10cm长的圆锥状，在尾



端焊接直径6~8mm的钢筋箍。外插角度一般控制在10度~15度。注浆压力控制在2MP左右。浆液扩散半径一般为0.5m。注浆速度控制在50-100L/MIN。每循环小导管的搭接长度控制在1m以内。

制作

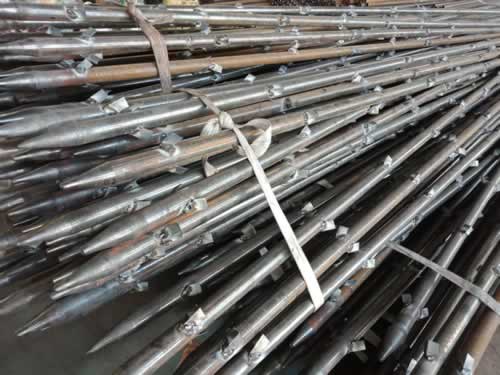

1 一般采用直径38~50mm的无缝钢管制作。

2 在小导管的前端做成约10cm长的圆锥状，在尾端焊接直径6~8mm钢筋箍。距后端100cm内不开孔，剩余部分按20~30cm梅花形布设直径6mm的溢浆孔。

安装

可采用引孔或直接顶入方式。

1用电钻钻孔，孔直径大于小导管直径的10-20mm，孔深视导管长度而定。

2插入导管如插入有困难，可用带有顶进功能的风钻将套管顶入。

3用吹风管吹出孔内的杂物。

4小导管尾缠棉纱，使得小导管与钻孔密贴，并用棉纱将空口堵紧。

5小导管安装后必须使得其周围一定范围内用喷射砼封闭。喷射厚度控制在5-8cm。

要用于对于围岩变形及地表下沉有较严格限制要求的软弱破碎围岩隧道工程中，如软弱、沙砾地层和软岩、岩堆、破碎带地段。
