承台冷却管说明

承台冷却管
冷却管是大体积混凝土为了防止混凝土硬化过程中水化热过高造成混凝土开裂而采取的一种下降混凝土温度的措施。混凝土浇灌完成任务后，在冷却管内输入冷水，通过冷水循环下降混凝土温度，从而防止混凝土开裂。

冷却管说明

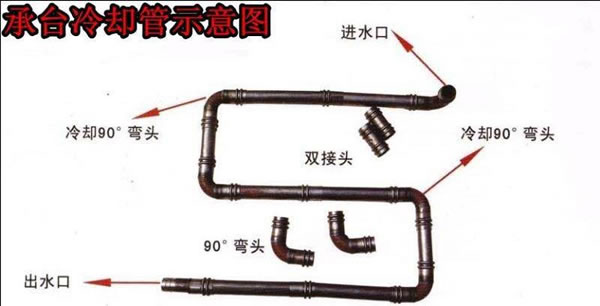

1、冷却管常用规格：42mm. 50mm. 54mm. 57mm,厚度1.2-3.0mm.
2、冷却管配件：90度弯头或180度弯头，直接头。
3、冷却管连接方式：焊接连接或用钳压式接头连接。
冷却管是用于承台冷却（降温），也叫承台冷却管

1、承台冷却管的埋设布置应符合JTG/T F81-01的规定。
2、承台冷却管自进入工地现场后起，在装卸、搬运、安装过程中，要避免使声测管的管体扭曲、挤压变形。承台冷却管要存放在有遮雨设施的场地，避免管体生锈。进场安装的承台冷却管，首先要对管体进行检验，扭曲变形的承台冷却管不允许进入安装程序。
3、承台冷却管可直接固定在钢筋笼的内侧，固定点的间距不超过2米，其中承台冷却管的底端和接头部位必须设固定点，对于无钢筋笼的部位，承台冷却管可用钢筋支架固定。
4、承台冷却管与钢筋笼的固定方式，优先采用钢管卡子，卡接压紧承台冷却管后，卡子与钢筋焊接，固定点承台冷却管与钢筋笼固定绑扎方法：先把铁丝在钢筋笼上缠绕两圈，然后以编辫子的方法编至70*82mm长，再把铁丝叉开捆住承台冷却管，然后拧紧铁丝，（所有固定点的铁丝绑法都按此方法）。钳压式（液压式）承台冷却管，在安装承台冷却管时，首先安装密封圈；待上下管推插到位后，把专用液压工具模头的环状凹部对准承插口（或接头）端部内装有橡胶圈的环状凸部，将对接部位管材同时压紧到位。
5、钢筋笼放入桩孔时应防止扭曲，管与管平行垂直，声测管随钢筋笼分段安装，每埋设一节均应向承台冷却管内加注清水，承台冷却管安装完毕后应加盖或加塞封闭，以防浇注混凝土时落入异物，堵塞孔道。
6、承台冷却管埋设深度应在灌注桩的底部以上50mm-150mm，承台冷却管的上端应高于灌注桩顶面300mm-500mm，同一根桩的承台冷却管的外露高度相同。
7、在灌注基桩浇注混凝土之前，应检查承台冷却管内的水位，如管内水不满，则应补充灌满。
8、若承台冷却管需割断，应采用切割机切断，并对管口进行打磨除刺，不得用点焊机烧断。
9、焊接钢筋时，应避免焊液流溅到承台冷却管管体上或接头上。
10、承台冷却管在使用时，应在钢管插入端适量涂油，以保证接头的顺利插入。
