套筒式声测管安装程序

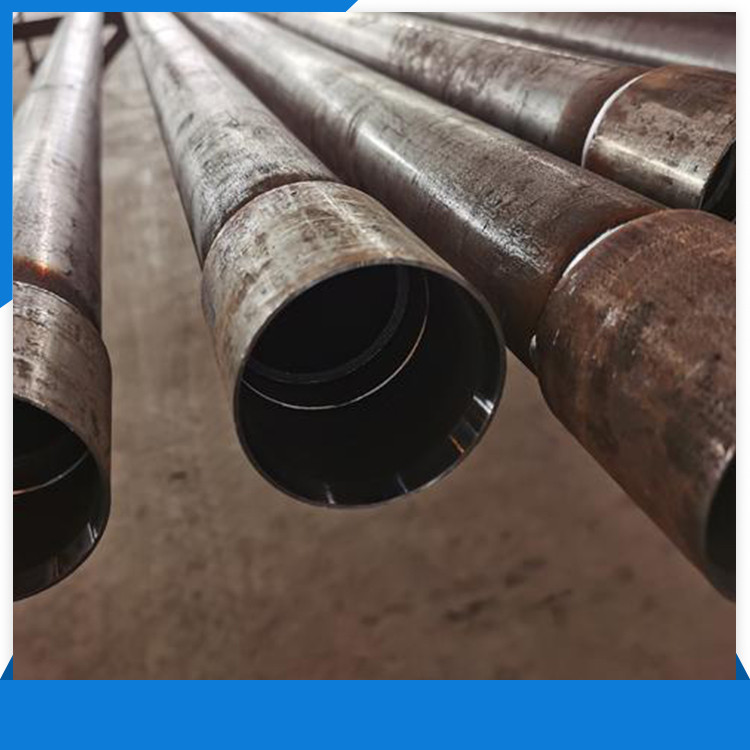

套筒式声测管：钢管的一端焊接有套筒，现场进行套焊连接。声测管中比较早期的产品，它的原理很简单，就是在底管上面焊接一个套筒，套筒的外径要比底管大，然后再把顶管插入套筒内，焊接密封。一定程度上减轻了工地现场焊接的工作量，提高了施工效率，同事安全性也得到更多保证，减少作业成本，增加经济效益。
套筒式声测管的优势：
1、体管与主体管之间采用套筒连接，简单方便，工地实地操作一次性焊接成功；
2、测管底管采用一次性焊接封底技术，抗压、密封性能良好；
3、测管管顶采用外置橡胶管帽或者内置木质管塞，便于探测；
4、省时、省力、省费用，而且一次焊接成功，可根据现场要求自行配长，无损耗。
套筒式声测管安装程序：
一：安装桩基的钢筋笼架；
二：安装底盖到超声波的底部（已于工厂预先焊装底盖的超声波管可按要求提供）；
三：用铁丝（直径为1.5mm）把有底盖的超声波管等份固定在钢筋笼的钢筋上；
铁丝的绑法：先把铁丝在钢筋上缠绕两圈，然后以编辫子的方法编至70-80mm长，再把铁丝叉开捆住声测管，然后拧紧铁丝。（所有的铁丝绑法都按此方法）
铁丝绑的位置：底盖处用铁丝绑的一道，其余的连接头处用丝绑一道，声测管中间部分均三等份捆绑，即中间绑两道。
四：将第二根声测管的底部(有划线标志)对准已绑好的测承插口部，保证两根管子处于同一轴线；并确认管件端部与画线位置相距3mm以内。（注意：一定要检查声测管承插口端中的"O"形密封圈完好并经润滑）。
五：压紧 把专用的液压工具模头的环状凹部对准承插口（或接头）端部内装有橡胶圈的环状凸部，将对接部位管材同时压紧至六边形状。
六：检查压紧度 用量规确认尺寸是否正确，量规可完全卡入六边形部位，即表示压紧已经到位。
七：用铁丝（直径为1.5mm）把第二根声测管三等固定在钢筋笼上（中间绑两道，顶端连接头必须用铁丝绑一道）；?
八：其余要连接的声测管均按第四步到第七步安装，直所需上长度；
九：较上端的声测管一定要用顶盖盖上，防止泥土、杂进入管内；
十：声测管安装完成后，目测所安装的声测管从上到下否竖成一条直线，不得弯曲。
