声测管厂家 法兰式超声波检测管安装规程

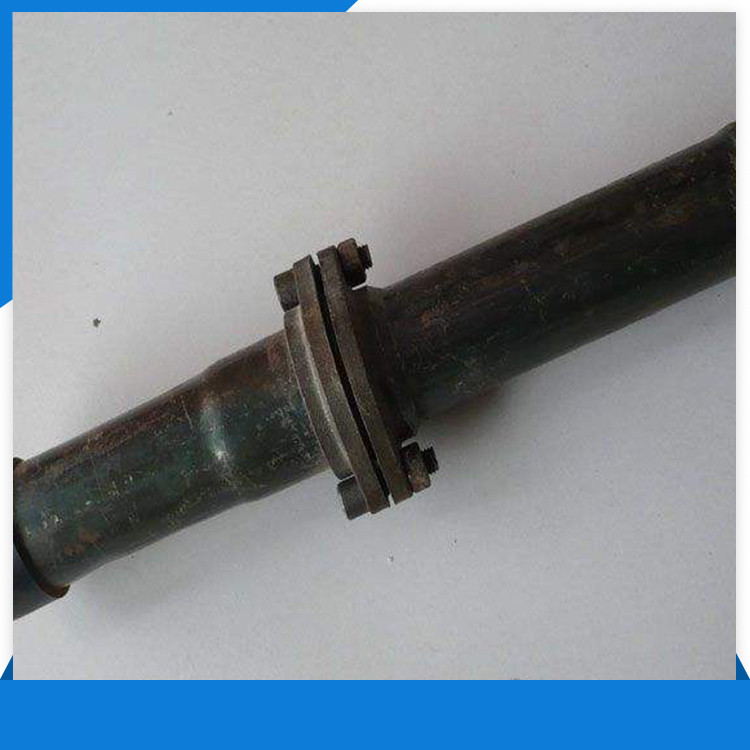

法兰式超声波检测管采用铸钢法兰对接，螺丝紧固，方便可靠，无需任何设备、专用工具及技术人员即可安装操作;大大缩短了钢筋笼安装架设时间，方便快捷。



　　法兰式超声波检测管安装规程：



　　1、将底管法兰盘装上O形密封圈插入中管，用螺丝将两管的法兰盘固定紧，两管处于同一轴线， 放入节(较底节)钢筋笼。然后用12或14号铁丝将声测管固定于钢筋笼内，每相隔1.5米左右固定一个点确保声测管不能上下左右移动为宜。



　　2、其它钢筋笼内的声测管参照节钢筋笼内的声测管连接，但与钢筋笼固定时不要太紧，以能上下左右松动调整距离和角度为宜，以方便钢筋笼对焊时声测管与其它钢筋笼内的声测管对接。



　　3、钢筋笼对焊完毕钢筋笼与钢筋笼间声测管对接好后，在下钢筋笼过程中注意用铁丝将未固定紧的声测管固定于钢筋笼内，待钢筋笼下桩后，将声测管内注满清水、盖上橡胶密封盖便可浇桩。



　　法兰式声测管就是将声测管的直管段与法兰进行焊接，主要生产流程包含以下工序。



　　1.加工区：声测管的加工区域应相对固定。声测管加工区的平台应采取隔离措施，如铺上橡胶垫等。声测管加工区的定置管理、文明生产应加强，以避免对声测管的损伤与污染。



　　2.下料：声测管的下料采用剪切或等离子切割、锯切等。



　　a.剪切：剪切时，应与送进支架隔离，落料斗也应铺以橡胶垫，避免划伤。



　　b.等离子切割：等离子切割后，割渣应清理干净。批量切割时，对于已完成的零件应及时清理出现场，以避免割渣对工件的玷污。



　　c.锯切下料：锯切下料时，夹紧应加以胶皮保护，锯切后应清理工件上的油污、残渣等。



　　机械加工：声测管在车、铣等机械加工时也应注意防护，作业完成应清理干净工件表面的油污、铁屑等杂物。



　　成型加工：在卷板、折弯过程中，应采取有效措施避免造成声测管表面划伤和折痕。声测管接头焊接



　　铆焊：声测管在组对时，应避免强制组装，尤其避免火焰烤校装配。组对或制作过程如有临时采用等离子切割时，应采取隔离措施以避免割渣对其它声测管的污染。切割后，工件上的割渣应清理干净。



　　焊接：声测管焊接前必须认真清除油污、锈迹、灰尘等杂物。焊接时尽量采用氩弧焊接，采用手工电弧焊时应采用小电流、快速焊，避免摆动。严禁在非焊接区域引弧，地线位置适当、连接牢固，以避免电弧擦伤。焊接时应采取防飞溅措施(如刷白灰等方法)。焊后应用不锈钢(不得采用碳钢)扁铲彻底清理熔渣和飞溅。



　　多层焊：多层焊时，层间熔渣必须清除干净。多层焊时，应控制层间温度，一般不得超过60℃。



　　焊缝：焊缝接头应修磨，焊缝表面不得有熔渣、气孔、咬边、飞溅、裂纹、未熔合、未焊透等缺陷，焊缝与母材应圆滑过渡，不得低于母材。



　　矫形：声测管的矫形，应避免采用火焰加热方法，尤其不允许反复加热同一区域。矫形时，尽量采用机械装置，或用木锤(橡皮锤)或垫橡皮垫锤击，禁止用铁锤锤击，以避免损伤声测管。



　　法兰式声测管如何进行安装



　　如何进行安装



　　法兰式声测管具有以下特点：操作便捷，密封性极好，抗拉力极强、抗扭矩力极强、抗振动、不渗漏、不变形、不堵管。



　　法兰盘紧固型声测管的安装使用方法：



　　1、第二三节钢筋笼到较上面一节钢筋笼法兰式声测管的安装：不同长度的法兰式声测管放在不同长度的钢筋笼内(声测管的长度和钢筋笼的应该长度相对应)。用B管插入A管的方法安装，注意密封圈的完好(联冶声测管密封圈都已安装好此步骤可以省略)。然后用铁丝穿过声测管上的吊环，把安装好的声测管吊在钢筋笼上但不要过紧，以能够上下移动为准则。



　　2、较下节钢筋法兰式笼声测管的安装：把A管(底管带堵头)放在地上检查密封圈是否完好(如果采用联冶声测管此步骤可省略)，然后将B管(拿掉橡胶堵头)插入A管，直到插到A管底部，随后对正两个法兰盘，再用螺丝紧固即可。完成后把声测管放入钢筋笼内，按规定尺寸固定在钢筋笼内的主筋上，没有钢筋笼的部位，声测管可加固在三根主钢筋上或用钢筋支架固定，捆绑距离不大于两米。



　　3、往钻孔内下放钢筋笼时法兰式声测管的安装方法：较下节钢筋笼下入钻孔后，声测管内加满清水，随后焊接第二节钢筋笼，完毕后把上面的声测管用手托起插入到下面声测管的承口端，对正两个法兰盘紧螺丝即可。然后下放钢筋笼每到两米时用铁丝把声测管绑扎在钢筋笼主筋上，第二节钢筋笼下放完声测管内加满清水如此一致到较上节钢筋笼下放完后，把管内加满清水，较后用盖盖好，严禁管内进入混凝土和水泥浆等杂物。
